产品介绍

• 纯电动坐封工具 K-Set

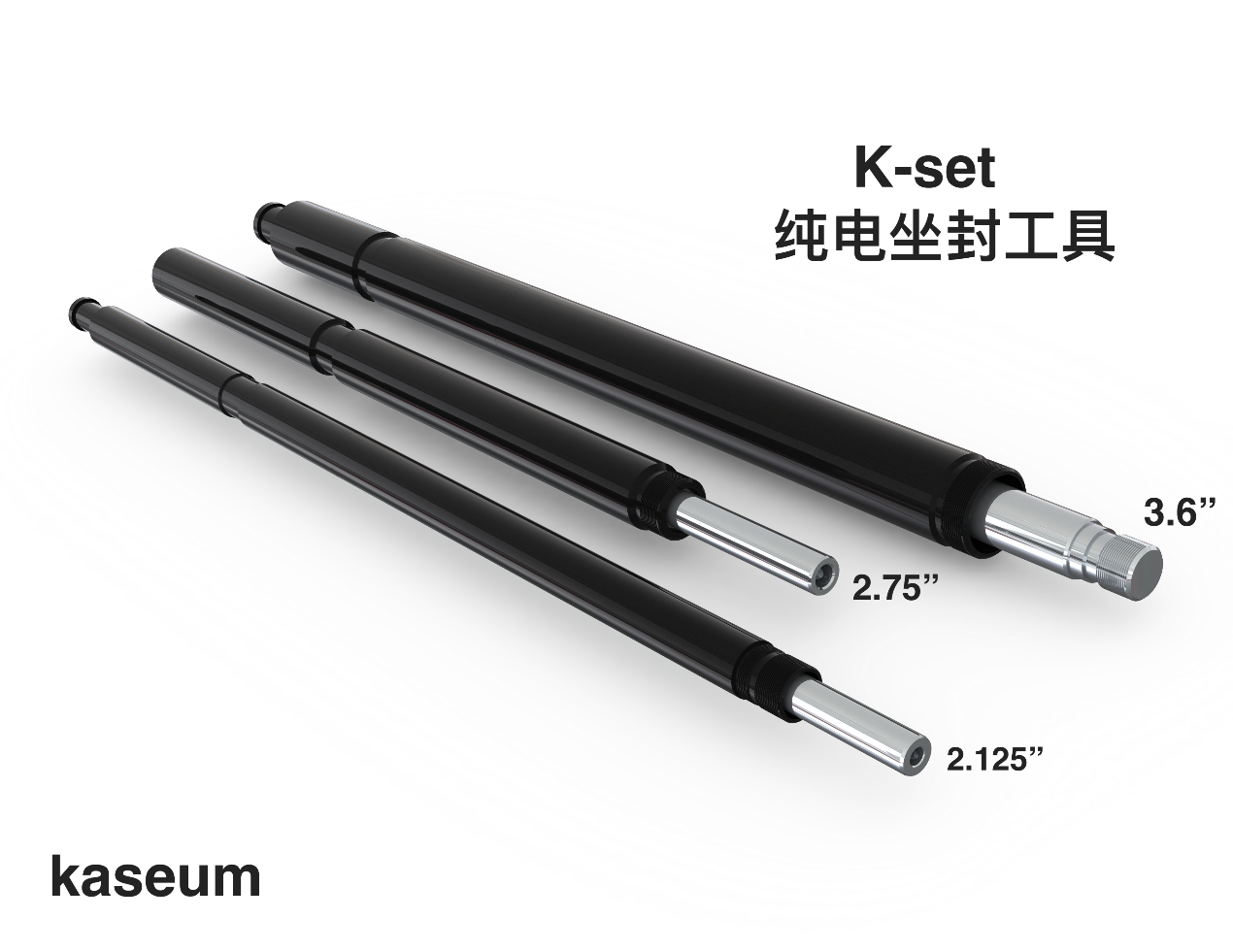

         纯电动坐封工具，是一款纯电动、无火药、零液压的模块化智能坐封工具，核心动力单元由电池模块、马达模块、变速箱模块及拉杆模块4个单元组成。工具本身依靠电池动力，可产生最大68吨的双向推拉力，适用于2-3/8”至13-3/8”油套管内坐封桥塞/封隔器等坐封。并可作为动力单元，配接其他模块，实现打孔/打捞/磨铣/爬行等不同功能。








  应用

  • 坐封桥塞/封隔器
  • 作为动力单元，可连接其他模块，实现打孔/打捞/磨铣/爬行器等功能

  特点

  • 可使用电缆／钢丝／连续油管／油管作业；
  • 电缆作业不需要单独配置地面面板，不需要持续电缆供电，只需要发射电信号工具自动开始工作
  • 每口井使用全新电路下井，消除电子工具的不稳定性
  • 仪器内部不产生压力，符合HSE标准
  • 工具分为三种尺寸，耐温范围135℃-225℃，两种材质等级，两种坐封速度
  • 适配器与贝克工具通用

  优势

  • 不需要火药，不需要打压，不需要液压泵，不需要电力以外的任何外力，可用于电缆/钢丝/连续油管/油管作业
  • 抗震性能好，可用于泵送桥塞电缆射孔联作项目
  • 可根据用户需要，设置拉杆上拉，也可设置拉杆下推
  • 多项专利保护，发明专利：GB1904003.9；发明专利：201910466885.7；实用新型专利201920807056.6






  技术参数


  外径	1-11/16"	2.125"	2.75"（非射孔）	2.75"（射孔）	3.6"
  耐压	15000 psi (常规) 20000psi(定制)	15000 psi (常规) 20000psi(定制)	15000 psi (常规) 20000psi(定制)	20000psi(定制)	15000 psi (常规) 20000psi(定制)
  耐温	135℃, 6 hours 150℃, 2 hours	135℃, 6 hours 150℃, 2 hours	135℃, 6 hours 150℃, 2 hours 175℃, 6 hours (定制) 200℃, 6 hours (定制) 225℃, 6 hours (定制)	135℃, 6 hours 150℃, 2 hours 175℃, 6 hours (定制) 200℃, 6 hours (定制) 225℃, 6 hours (定制)	135℃, 6 hours 150℃, 2 hours 175℃, 6 hours (定制) 200℃, 6 hours (定制) 225℃, 6 hours (定制)
  工具长度	52" （132cm）	50" （128cm）	52" （134cm）	48" （122cm）	48" 122cm
  拉杆长度	12"	10"	10"	5.5"	10"
  工具材质	4140 (常规) 718 (定制)	4140 (常规) 718 (定制)	4140 (常规) 718 (定制)	4140 (常规) 718 (定制)	4140 (常规) 718 (定制)
  坐封力（拉力）	15000lbs 6.8t	30000lbs,13t(常规) 45000lbs,20t(定制)	40000lbs,18t(常规) 50000lbs,22t(定制)	30000lbs,(常规)	60000lbs,27t(常规) 90000lbs,40t(定制)
  坐封速度	0.5"/min	0.5"/min	0.5"/min	2"/min	0.5"/min
  外径	1-11/16"	2.125"	2.75"	2.75"	3.6"
  拉杆全行程时间	20min	17min	17min	3min	17min
  桥塞丢手时间        （大概）	7-17min	7-10min	7-10min	25min	7-10min
  作业方式	钢丝/电缆	钢丝/电缆	钢丝/电缆	钢丝/电缆	钢丝/电缆
  适配电池模块	钢丝模式 电缆模式 射孔模式	钢丝模式 电缆模式 射孔模式	钢丝模式 电缆模式 射孔模式	钢丝模式 电缆模式 射孔模式	钢丝模式 /电缆模式 /射孔模式
  每个电池模块消耗频率	一次地面测试，一次入井坐封作业，一次作业后复位；或者地面测试5次	一次地面测试，一次入井坐封作业，一次作业后复位；或者地面测试5次	一次地面测试，一次入井坐封作业，一次作业后复位；或者地面测试5次	一次地面测试，一次入井坐封作业，一次作业后复位；或者地面测试5次	一次地面测试，一次入井坐封作业，一次作业后复位；或者地面测试5次
  电池模块回收	免费回收	中曼铠撒免费回收	中曼铠撒免费回收	中曼铠撒免费回收	中曼铠撒免费回收
