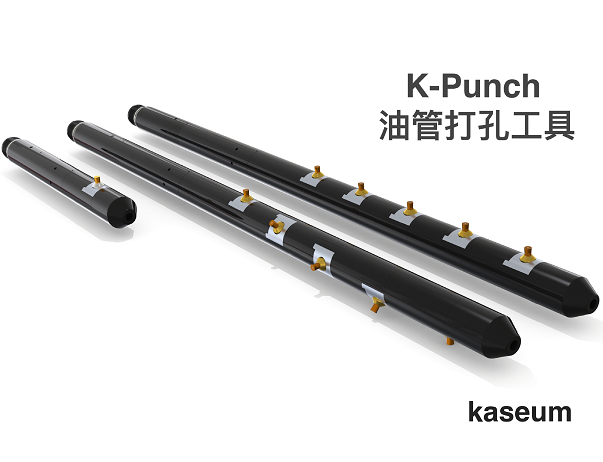

纯电动打孔工具 K-Punch
采用模块化结构,打孔模块直接连接到坐封工具上形成五模块工具:电池-马达-变速箱-拉杆-打孔模块。适用于2-3/8”至11-3/4”油套管打孔作业,建立循环通道。
应用
特点
-
井下动力单元提供动力,模块化结构,安全可靠,方便维护
-
钢丝 - 电缆- 连续油管 均可下井
-
钢丝作业倒计时激发打孔器自动开始任务
-
电缆作业可实时控制工具和反馈数据
-
小截面上产生持续的巨大压力从而不会使油管变形
-
适合各类等级油管J-55,L-80,P-110
-
单孔工具和多孔工具可选,实现一趟下井造多孔
优势
-
一次行程可以实现打孔器的打孔和回收
-
避免了火药运输审批的成本和繁琐手续
-
不需要特殊火药资质人员操作
-
操作极其简便,符合HSE标准
-
对比火药打孔和传统机械打孔,节省成本
-
消除了传统机械打孔工具成功率低,对于目标油管有限制等问题
-
不会对环空产生影响,不会对套管造成损伤
K-PUNCH油管参数
油管尺寸
|
2.875”
|
3.500”
|
4.500”
|
5.500”
|
7.000”
|
9.625”
|
油管等级
|
J55
L80
P110
|
J55
L80
P110
|
J55
L80
P110
|
J55
L80
P110
|
J55
L80
P110
|
J55
L80
P110
|
油管重量范围LB/FT
|
6.4 to 8.6
|
7.7 to 12.7*
|
12.6
|
20
|
29
|
47
|
孔眼尺寸*
|
0.375”(9.525mm)
|
0.375” (9.525mm)
|
0.560” (14.224mm)
|
0.560” (14.224mm)
|
0.625” (15.875mm)
|
0.625” (15.875mm)
|
下入工具 (K-Set)尺寸
|
2.125”
|
2.125”2.75”
|
2.125”
2.75”
3.6”
|
2.125”
2.75”
3.6”
|
3.6”
|
3.6”
|
打孔工具外径
|
2.16”
|
2.59”
2.74”
|
3.6”
|
4.5”
|
5.75”
|
8.25”
|
一次打孔个数
|
Up to 8
|
Up to 6
|
Up to 5
|
Up to 5
|
Up to 3
|
Up to 3
|
