一体化测井服务

• 套管测井



   1.产出、注入剖面

  主要应用
  Ø 建立基本的流动剖面
  Ø 常规动态检测，单井诊断（气、水的来源）
  Ø 油套管质量、封隔器密封情况检查
  Ø 查漏找窜
  Ø 确定采油指数、无阻流量、了解油藏压力
  Ø 评价酸化、压裂效果
  Ø 检查射孔质量和层位贡献
  Ø 寻找遗漏的油气层
  Ø 确定流体界面

  注入剖面测量



  2. 油、套管损伤检测

  主要应用
  Ø 用于对单柱、多柱结构的石油、天然气及其它井中套管和油管技术状况进行监测。
  Ø 可同时对两组管柱进行探伤和厚度测量，探明管道横向和纵向的损伤。
  Ø 检测时不用起出油管，便于对油田井下现状进行普查，及时发现油管、套管的变形和损伤，预测管柱使用寿命，改善油气井的管理。
  Ø 性能稳定，故障率低，测井成功率高，资料合格率高。
  Ø 直径小，可以过油管测量，免起管柱。
  Ø 可以与多臂井径组合使用，有助于进一步提高对管柱损伤判断的准确性。



  参数		MID-K
  测量管柱内外径	最小内径（mm）	62
  	最大内径（mm）	324
  测量管柱壁厚	单层最小壁厚（mm）	4
  	单层最大壁厚（mm）	16
  	两层最大壁厚（mm）	25
  壁厚测量误差	2.5〃单层管柱（mm）	±0.5
  	5〃单层管柱（mm）	±0.7
  	过油管测量5.5〃套管（mm）	±0.5
  	在10〃套管中测5〃套管（mm）	±1.5
  可发现的最小纵向裂缝	油管2.5〃（mm）	30
  	套管5〃（mm）	40
  	过油管测量5.5〃套管（mm）	70
  可发现的最小横向裂缝（mm）		1/4周长
  仪器耐温（℃）		150/175
  仪器耐压（MPa）		100/140


  3.固井质量

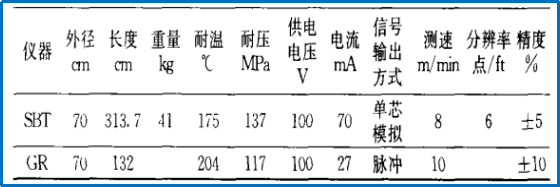

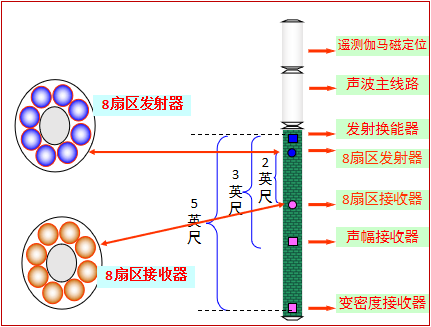

  （1）SBT固井质量测井-8发8收八扇区声波固井质量测井仪
  仪器由相同截面的8个发射探头和8个接收探头组成，每个发射探头和处于同一柱面的接收探头组成一组，分别探测截面45°范围内的水泥胶结情况，探测范围大、不受重泥浆、油基泥浆、套管壁厚影响，是目前检查固井质量及管外窜槽最新最有效的测井仪器之一。





  （2）RBT固井质量测井-八扇区声波固井质量测井仪
  由上电子线路短节、声系和下电子线路短节三大部分组成，通过高温高压密封插针连接成一体。声系为单发六收阵列，接收探头（R2～R6）用于高分辨率声波时差测量，提供地层声速曲线，求取地层孔隙度。接收探头R1、R5及R6组合用于在套管井中进行固井质量测井，提供八扇区胶结曲线及声幅变密度曲线。

  主要特性参数：


  仪器长度(组合长度)	3170mm
  运输长度	3750mm
  重    量	78Kg
  外    径	70mm
  仪器记录点(CBL测量点)	1787mm
  VDL测量点	2397mm
  时差测量点	2016mm

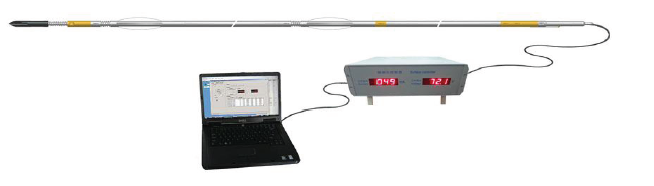

  4. 陀螺测斜





  技术参数：



  井斜角范围及误差	0°~ 90°       ±0.1°
  井斜方位角范围及误差	0° ~ 360°      ±2°（6°<inc<60°）
  重力高边范围及误差	0° ~ 360°      ±0.5°
  北向工具面范围及误差	0° ~ 360°     ±2°
  工作温度范围	0℃ ~ +70℃   （普通常温） 0℃ ~ +175℃（含隔热套，175℃环境工作4小时）
  每组数据测量时间	≤70s
